這鬧市中的獨特建筑——大帽子文創園，位于東莞市石排鎮燕窩村，是石排**以文旅、文化、文創為項目導向的重點扶持項目。
結構建模過程
“大帽子”的建筑主體區分A、B、C三個區，共六層，每層高4.5米，每層建筑面積約8000㎡。帽體共三層（7、8、9樓），帽體高度32米，每層約2500㎡，平面直徑65米。7樓、8樓層高達9米，9樓帽頂層層高達27米。

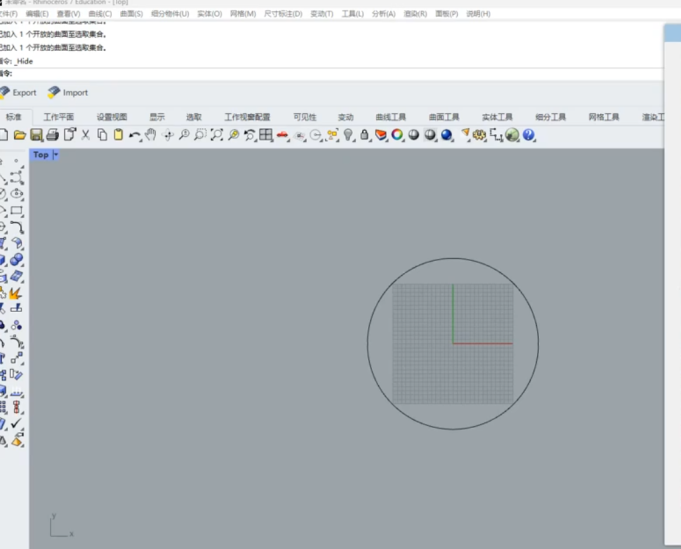

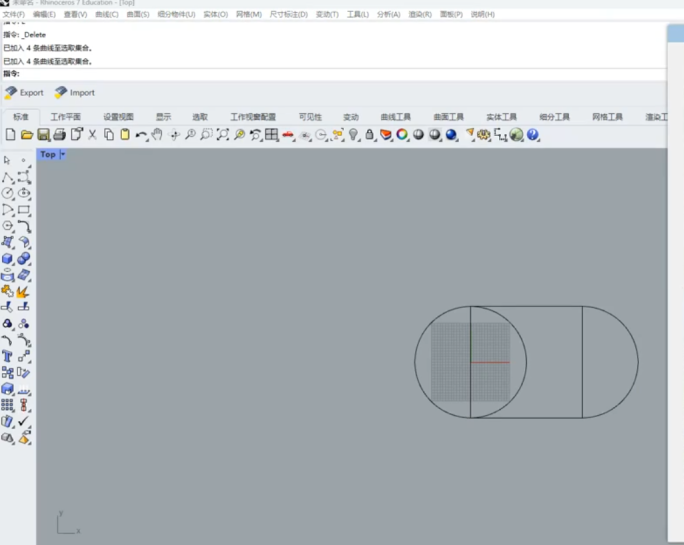

先建帽子的主體邊框

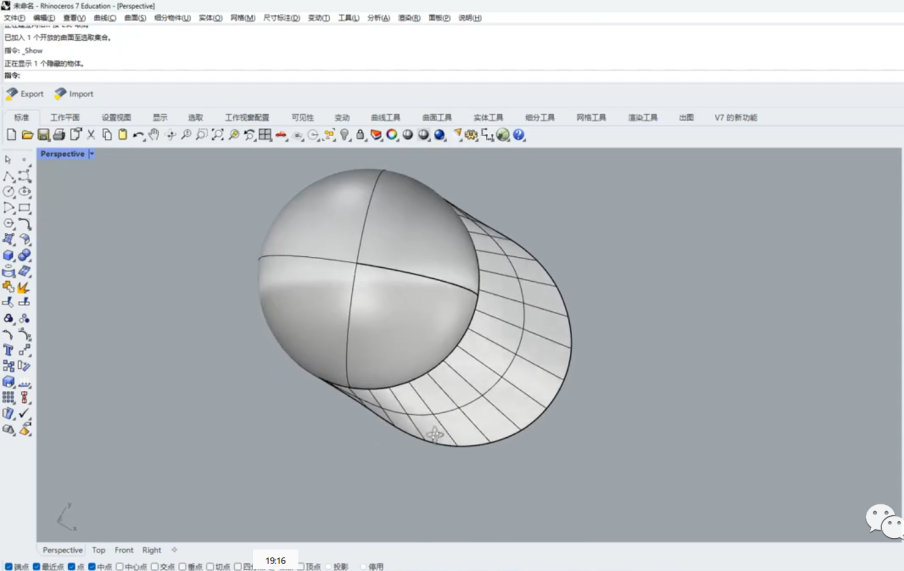

再建帽子的帽檐邊框
對照照片，調整帽檐邊框曲線

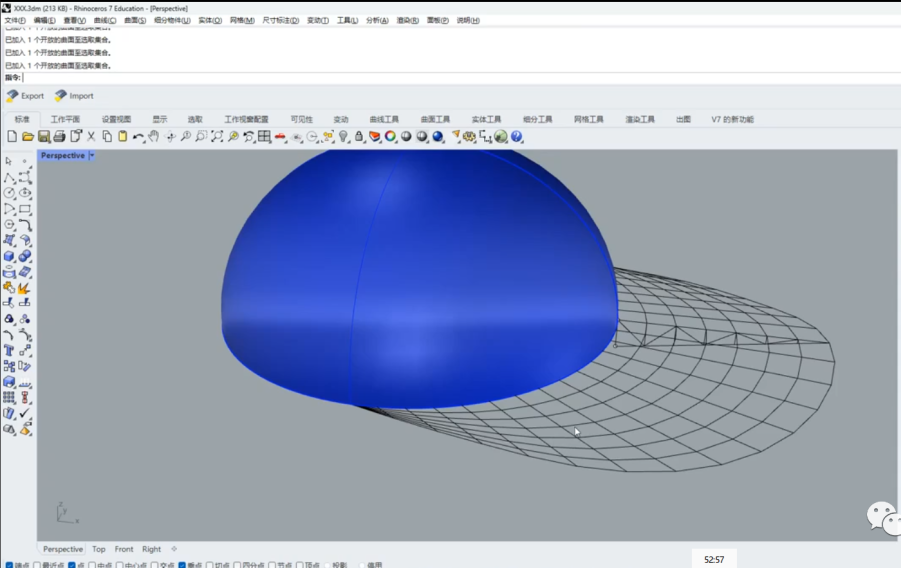

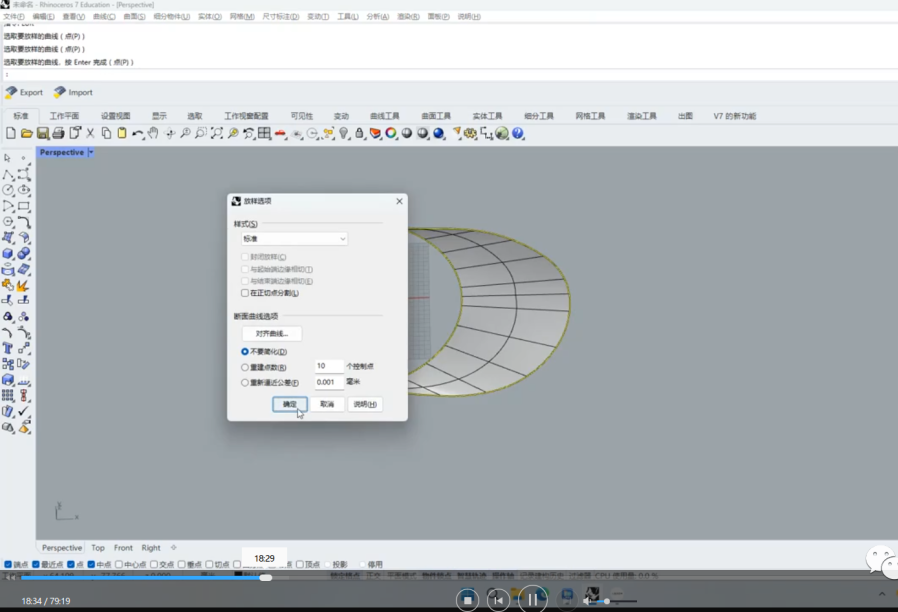

生成帽檐網格
生成帽子主體網格
按網格結構間距，重新生成帽檐的網格
畫帽檐的桁架

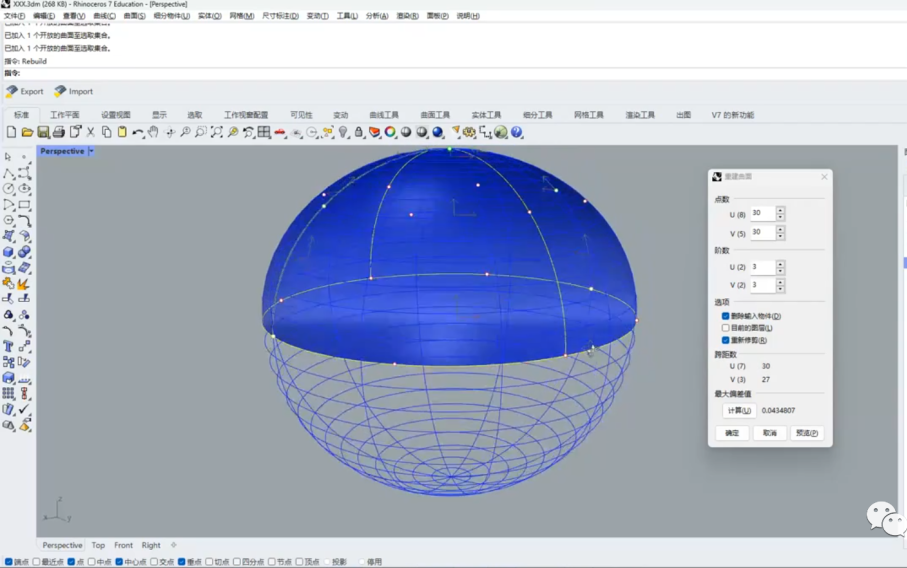

按網格間距重生成，帽子主體的網格
調整整體網格，主體和帽檐相互匹配

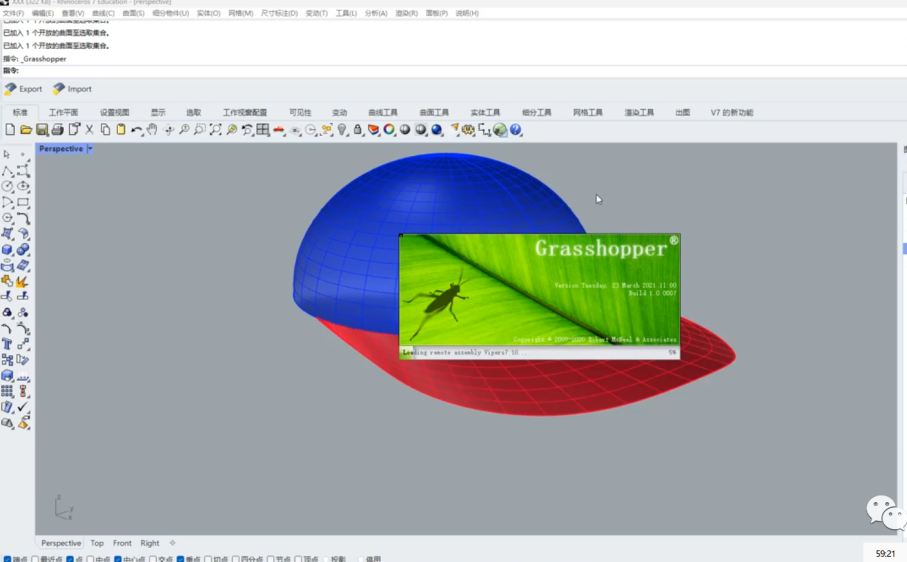

調用GH插件

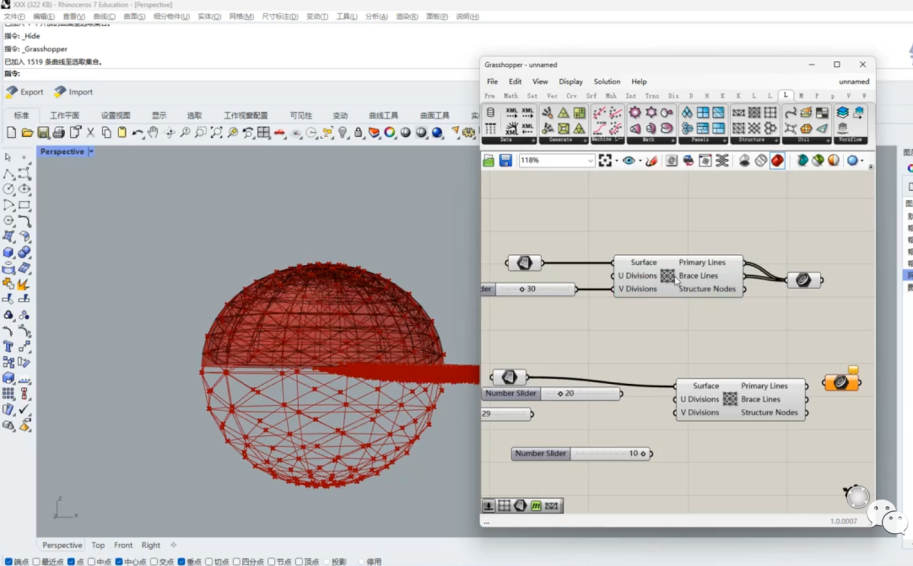

獲取相關網格，進行編輯、調整
重新生成桁架網格
重新生成桁架的，上下弦桿和腹桿

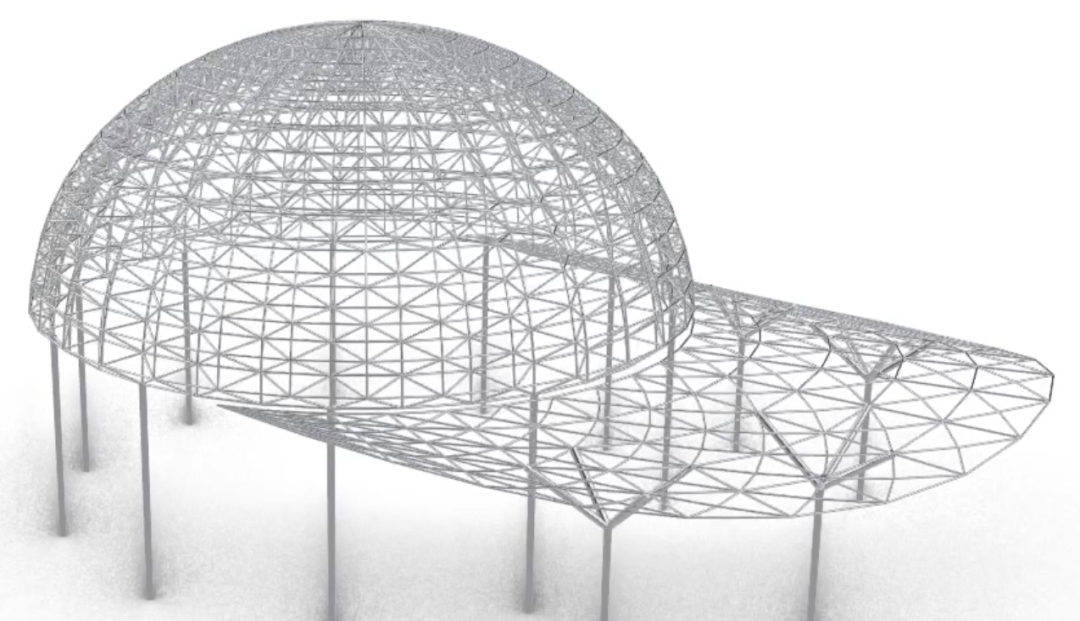

*終完成的結構模型
